產品展示J24W外螺紋角式截止閥
- 型 號：
- 類 別：J24W外螺紋角式截止閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：4372
無
點擊放大一、J24W外螺紋角式截止閥主要零件材料：
二、J24W外螺紋角式截止閥主要性能規范：
|
型號Type
|
公稱壓力MPa
Nominal pressure |
試驗壓力PSMPaTest pressure
|
工作壓力MPa
Working pressure |
工作溫度℃
Working temperature |
適用介質Applicable mediun
|
||
|
殼體Shell
|
密封（液）Seal
|
密封（氣）Seal
|
|||||
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油氣水、油品等Petroleun gas Water,Oil etc.
|
|
J24W-320P-DN6
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|

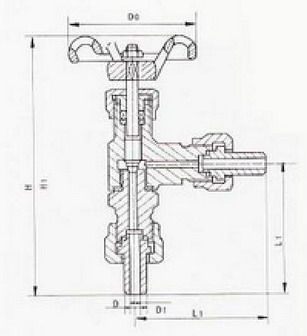

三、J24W外螺紋角式截止閥主要外形及連接尺寸：
|
型號Type
|
公稱直徑DNmm
Nominaldameter |
尺寸Dimensions
|
重量KgWeight
|
|||||
|
L1
|
Do
|
D2
|
H
|
H1
|
D1
|
|||
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
170
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
170
|
14
|
6
|
1.0
|
五、J24W外螺紋角式截止閥訂貨說明：
歡迎您訪問我們的網站【http://www.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
1、J24W外螺紋角式截止閥設計制造：GB/T12224-1989
，2、連接形式：外螺紋焊接式
3、結構特征：活動閥瓣，直角式
4、閥門檢驗和試驗：GB/T13927-1992
5、適用介質液化石油氣水、酸、蒸汽、油品
