產品展示內外螺紋截止閥
- 型 號：J11W
- 類 別：J11W型內外螺紋截止閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：3766
內外螺紋截止閥是一種重要的流體控制閥門，主要用于控制液體或氣體在管道中的流動。
點擊放大更新時間：2023年5月18日
內外螺紋截止閥是一種重要的流體控制閥門，主要用于控制液體或氣體在管道中的流動。它的結構簡單，使用方便，而且具有良好的密封性能和耐腐蝕性能，廣泛應用于化工、石油、醫藥、食品等行業。
一、J11W內外螺紋截止閥試驗標準： (單位Unit：MPa)
1. J11W內外螺紋截止閥設計制造標準： ANSI B16.34
2. 連接形式： 內外螺紋連接
3. 結構： 錐螺紋密封
4. 檢驗和試驗： API STD 598-1996
5. 規格：DN6,DN10,DN15

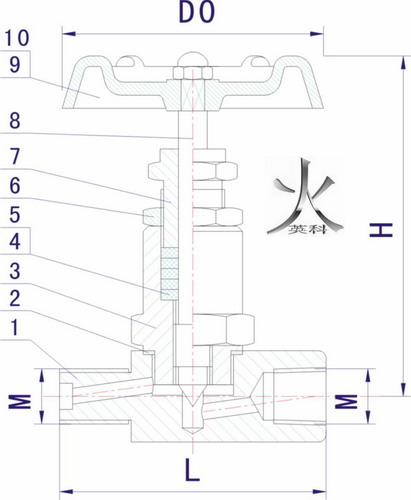

二、J11W內外螺紋截止閥 結構圖：
三、J11W內外螺紋截止閥外型與連接尺寸：
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
H
|
L
|
M
|
D0
|
|
J11W-JH-b-1
|
DN6
|
85
|
65
|
G1/4
|
60
|
|
J11W-JH-b-2
|
DN10
|
87
|
68
|
G1/2
|
60
|
|
J11W-JH-b-3
|
DN15
|
87
|
86
|
ZG3/4
|
70
|
|
J11W-JH-b-4
|
DN20
|
100
|
100
|
ZG1
|
80
|
四、J11W內外螺紋截止閥訂貨說明：
歡迎您訪問我們的網站【http://www.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
參數1. J11W內外螺紋截止閥設計制造標準： ANSI B16.34 2. 連接形式： 內外螺紋連接 3. 結構： 錐螺紋密封 4. 檢驗和試驗： API STD 598-1996 5. 規格：DN6,DN10,DN15 6. 適用介質： 水、蒸汽、油等
