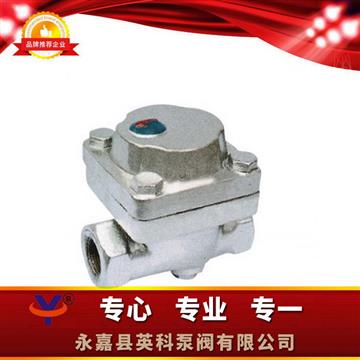

一、TSF-1可調雙金屬片式蒸汽疏水閥通用型雙金屬疏水閥的四種功能：

1、排空氣和水：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、起止回閥作用：閥球能在管線產生回流時，立即關閉排放孔，無須附加裝置。

二、TSF-1可調雙金屬片式蒸汽疏水閥技術圖片：











三、TSF-1可調雙金屬片式蒸汽疏水閥主要連接尺寸



型號 Type	公稱通徑 Nominal Diameter	尺寸Dimensions
		L	H	H1
TSF- 1 2 3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF- 1 2 3	15	155	170	45
	20	155	170	45
	25	155	170	45







四、TSF-1可調雙金屬片式蒸汽疏水閥主要零件材料Materal For Main Parts



零件名稱Part Name	材料Materal
閥體Body	碳鋼Carbon Steel
閥蓋Donner
墊片Seat	F304柔性石墨Flexible Graphite
閥芯組件	不銹鋼Atainless Steel
排放孔密封面	堆焊硬質合金
過濾網Percolator	不銹鋼Atainless Steel





五、TSF-1可調雙金屬片式蒸汽疏水閥主要外型及連接尺寸





Main External And Connecting Dinensions：



型號 Type	公稱通徑DN(mm) Nominal Diameter	尺寸Dimensions
		L	H	D	D1	D2	b	f	Z-φd
SF- 1   2 GF 3	15	230	180	95	65	45	14	2	4-φ14
	20	230	180	105	75	55	14	2	4-φ14
	25	230	185	115	85	65	14	2	4-φ14
	32	250	195	135	100	78	16	2	4-φ18
	40	250	200	145	110	85	16	3	4-φ18
	50	250	208	160	125	100	16	3	4-φ18
TSF- 1   2 GF 3	15	210	140	95	65	45	14	2	4-φ14
	20	210	145	105	75	55	14	2	4-φ14
	25	210	150	115	85	65	14	2	4-φ14

 六、TSF-1可調雙金屬片式蒸汽疏水閥訂貨說明：

訂貨須知

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式（螺紋、焊接、法蘭）⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
