一、GQ47H/F軌道球閥產品特點：

傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

二、GQ47H/F軌道球閥主要用途：

廣泛適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等。

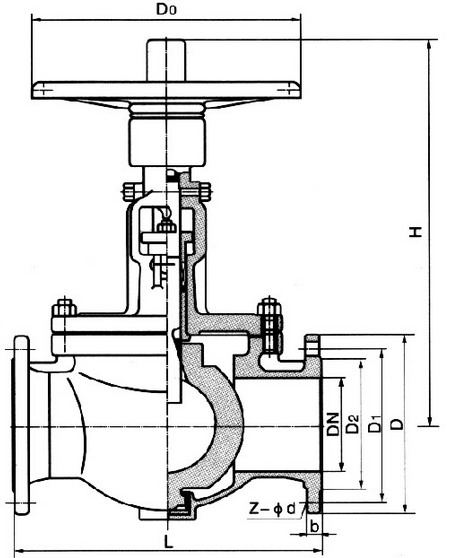

三、GQ47H/F軌道球閥結構：

四、GQ47H/F型軌道球閥主要材料；



零件名稱	材料
閥 體	WVB	ZG1Cr5Mo		18-8CrNi	18-12CrNiMo
閥 蓋	WVB	ZG1Cr5Mo		18-8CrNi	18-12CrNiMo
閥 桿	2Cr13	38CrMoA1		1Cr18Ni9Ti	1Cr18Ni12Mo2aTi
球 體	WCB+HCr	1Cr5Mo		18-8CrNi	18-12CrNiMo
閥 座	PTFE/13Cr/CrNi  SS+STELLITE
螺 柱	B7/35CrMoA		1Cr17Ni2
螺 母	2H/45		2Cr13
填 料	PTFE/增強柔性石墨

五、GQ47H/F軌道球閥PN1.6～2.5 MPa尺寸及重量：



DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
H1	220	230	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870
H2	450	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	415	455	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1555
H4	370	400	440	460	480	500	550	600	650	713	760	820	875	930	962	1020	1285	1625

六、GQ47H/F軌道球閥PN4.0MPa尺寸及重量：



DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
H1	230	240	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910
H2	486	525	550	610	640	640	675	710	740	820	905	955	990	105	1100	1270	1450
H3	455	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1550
H4	400	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650

七、GQ47H/F軌道球閥訂貨說明：



1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



GQ47H/F型軌道球閥特點：傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。
