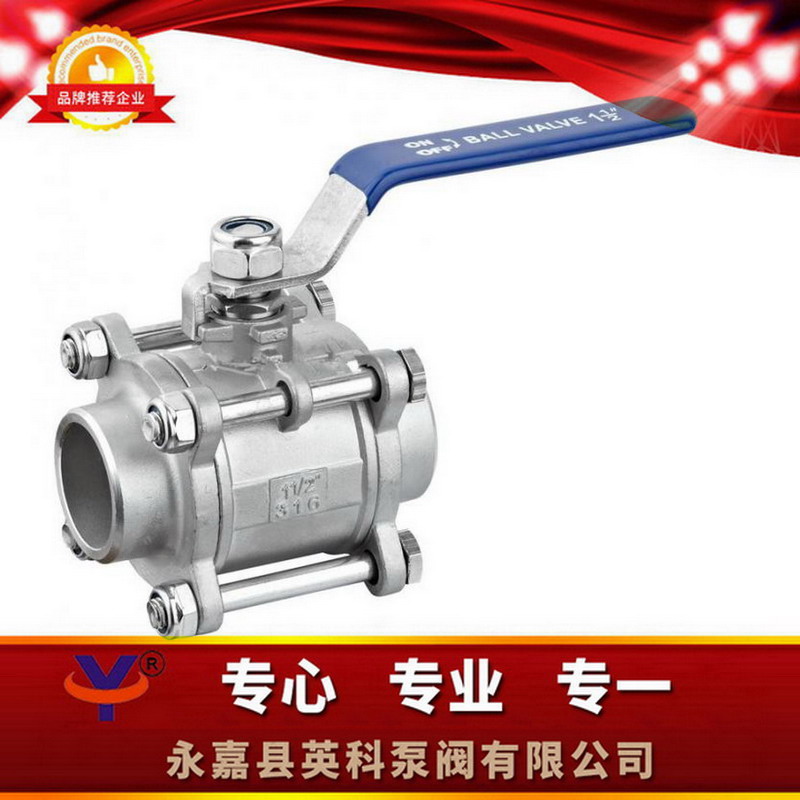

產品展示Q11F三片式球閥
- 型 號：
- 類 別：Q11F三片式球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：11442
無
點擊放大一、Q11F三片式球閥產品概述：
公稱壓力:1.6-6.4MPa ，適用溫度范圍:-20~232℃~350℃ ，適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。
二、Q11F三片式球閥主要材料：
|
序號 |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
6 |
螺母 |
不銹鋼SS304 |
FCD45 |
|
7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
|
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
16 |
螺栓 |
不銹鋼SS304 |
B8 |
三、Q11F三片式球閥主要尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WTg |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
四、Q11F三片式球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q11F型三片式球閥適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。
