產品展示Q41F廣式法蘭球閥
- 型 號：
- 類 別：Q41F廣式法蘭球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：5581
無
點擊放大一、Q41F廣式法蘭球閥概述：
公稱壓力:1.6-6.4MPa ，適用溫度范圍:-20~232℃~350℃ ，適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。
二、Q41F廣式法蘭球閥主要材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C |
A105、45 |
1Cr18/Cr18Ni9Ti |
不 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸類 |
Q41F-16P、Q41F-25P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q41F-16R、Q41F-25R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

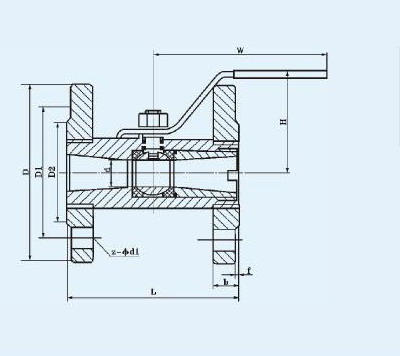

三、Q41F廣式法蘭球閥主要尺寸：
|
公稱通徑 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
|
|
DN(mm) |
in |
|||||||||||
|
15 |
1/2" |
10 |
15 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
|
20 |
3/4" |
12.6 |
20 |
106 |
105 |
75 |
55 |
14 |
2 |
4-14 |
65 |
110 |
|
25 |
1" |
17 |
24 |
109 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70 |
110 |
|
32 |
11/4" |
22 |
32 |
126 |
135 |
100 |
78 |
16 |
2 |
4-18 |
85 |
145 |
|
40 |
11/2" |
25 |
38 |
136 |
145 |
110 |
85 |
16 |
3 |
4-18 |
90 |
145 |
|
50 |
2" |
32 |
46 |
154 |
160 |
125 |
100 |
18 |
3 |
4-18 |
98 |
177 |
|
65 |
21/2" |
44 |
60 |
170 |
180 |
145 |
120 |
20 |
3 |
8-18 |
110 |
190 |
|
80 |
3" |
50 |
72 |
195 |
195 |
160 |
135 |
22 |
3 |
8-18 |
130 |
240 |
|
100 |
4" |
65 |
92 |
215 |
215 |
180 |
155 |
22 |
3 |
8-18 |
150 |
260 |
四、Q41F廣式法蘭球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q41F廣式法蘭球閥概述： 公稱壓力:1.6-6.4MPa ，適用溫度范圍:-20~232℃~350℃ ，適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。
