產品展示鑄鐵襯膠止回閥
- 型 號：H44J-10
- 類 別：H44J旋啟式襯膠止回閥
- 價 格：￥面議
- 產 地：溫州市
產品點擊瀏覽次數：64
H44J-10鑄鐵襯膠止回閥是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動

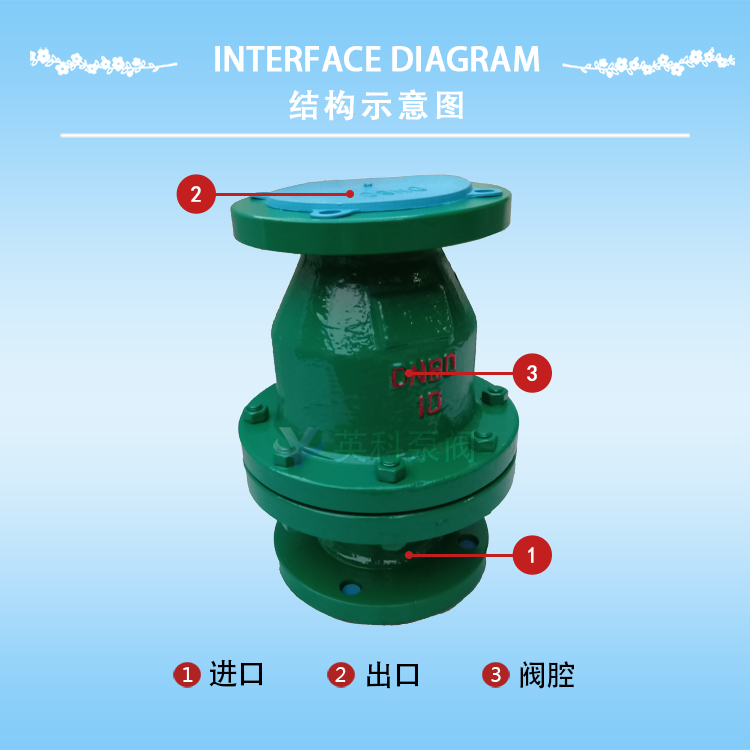

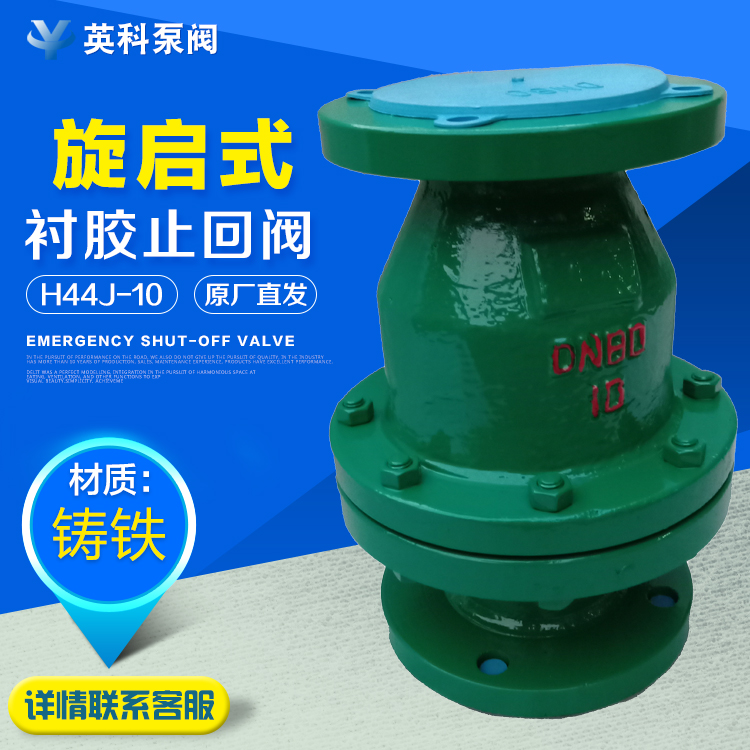

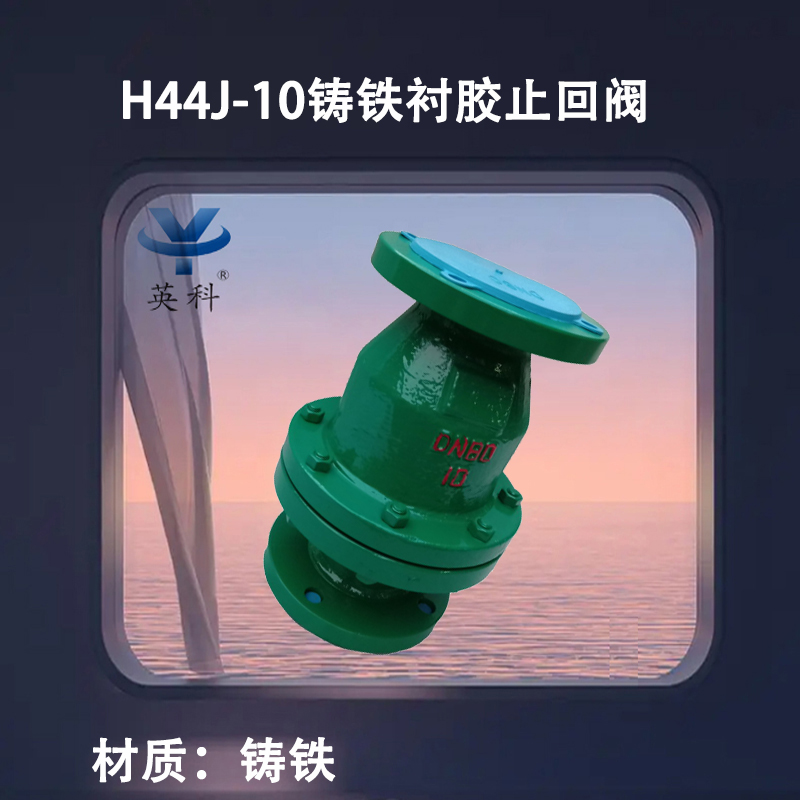

點擊放大H44J-10鑄鐵襯膠止回閥
H44J旋啟式襯膠止回閥特點：
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形成：旋啟式，直通升降式
公稱壓力：PN1.0~1.6(MPa)
公稱通徑：DN15~500(mm)
基本型號：H41F3、H41F46、H44F3、H44F4
H44J旋啟式襯膠止回閥技術規范：
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB/T 12235、GB/T12236 |
|
結構長度 |
GB/T 12221、JB/T 96 |
|
法蘭尺寸 |
JB/T 78、JB/T 79 |
|
壓力試驗 |
GB/T 13927 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
H44J旋啟式襯膠止回閥概述：
止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。
H44J旋啟式襯膠止回閥連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN |
NPS |
L1 |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
WT(Kg) |
|
PN0.6Pa |
|||||||||||
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
|
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
|
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
|
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
|
40 |
11/2 |
200 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
|
50 |
2 |
230 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
|
65 |
21/2 |
290 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
|
80 |
3 |
310 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
|
100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
|
125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
|
150 |
6 |
480 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
|
200 |
8 |
495 |
315 |
280 |
255 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
|
250 |
10 |
600 |
370 |
335 |
310 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
