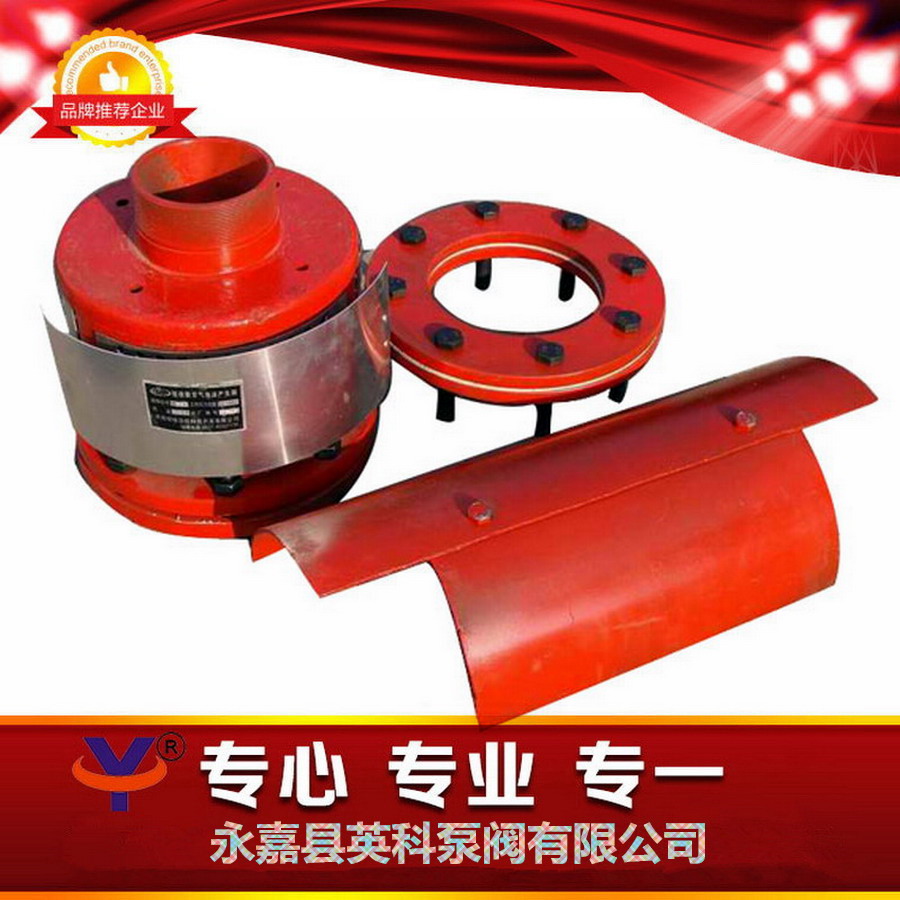

PC泡沫產生器概述：

空氣泡沫產生器，又稱空氣泡沫發生器，是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。一般有四種型號：PC-4，PC-8，PC-16，PC-24，具體指標如下：

1、 泡沫產生器 技術參數如下：

①     型號 PC-4：工作壓力為0.5MPa時，混全液為4升/秒，泡沫發生量為25升

②     型號 PC-8：工作壓力為0.5MPa時，混全液為8升/秒，泡沫發生量為50升

③     型號 PC-16：工作壓力為0.5MPa時，混全液為16升/秒，泡沫發生量為100升

④     型號PC-24：工作壓力為0.5MPa時，混全液為24升/秒，泡沫發生量為150升

2、  工作壓力范圍0.2-0.5MPa。

3、  玻璃片在0.1-0.2MPa壓力下被沖破。







 表2                         尺 寸 及 重 量







型 號	尺    寸（毫米）									重量（公斤）
	L	L1	L2	L3	L4	H	D	D1	D2
PC4	1000	216	220	160	60	190	ZG2″	160	165	15
PC8	1000	228	250	170	66	210	ZG21/2″	185	190	20
PC16	1000	230	400	210	98	270	ZG3″	235	260	24
PC24	1000	234	550	225	130	302	ZF4″	260	290	40

注：重量中不包括用戶自行配制的管和彎頭重量。

圖2泡沫噴管組

1、連接管   2、90°彎頭    3、噴管    4、出口管

 表3                 泡沫噴管組用戶自配件尺寸參考表



型  號	D3	D4	L5	L6	L7	L8	L9	90°彎頭
PC4	130	75.5	952	108	110	30	5	21/2″
PC8	150	88.5	945	111	116	32	5	3″
PC16	200	140	918	118	122	41	5	5″
PC24	225	105	907	122	132	45	5	6″

 表4   密封玻璃尺寸表



型    號	D5	D6
PC4	78	64
PC8	93	79
PC16	139	124
PC24	165	149



三、泡沫產生器使用說明



    1、空氣泡沫產生器進口標定工作壓力為0.5Mpa，也可以在0.3—0.5Mpa壓力范圍內使用，但混合量和泡沫量相應變化。

    2、從水泵上要配有PH32、PH64型空氣泡沫混合器按比例輸送空氣泡沫液。

    3、本產生器配有3%型和6%型普通空氣泡沫液。

    4、為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1—0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝。

    5、導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地復蓋在燃燒液面上，以提高滅火效果。

6、空氣泡沫產生器進口管孔徑不得小于D所規定的尺寸。





四、泡沫產生器安裝保養



    1、空氣泡沫產生器上有產品標牌，注明產品名稱、型號、規格、制造日期和廠名，安裝前要根據產品型號參照?qǐng)D2和表3所列尺寸由用戶自行配制泡沫噴管組。

    2、罐壁上開孔位置和尺寸參照?qǐng)D4和表5。

    3、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。

    4、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，最后安裝好密封玻璃。

    5、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。

6、為了避免和減輕貯罐壁變形時對管道的破壞，最好在生產器進口管道中安裝一段相同口徑的金屬軟管。

 表5  貯罐壁上開孔位置尺寸參考表



型號	H1	D7	D8	d/孔數
PC4	180	130	80	14/4
PC8	200	152	95	18/4
PC16	240	210	150	18/8
PC24	280	240	180	18/8



空氣泡沫產生器，又稱空氣泡沫發生器，是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災
