一、J44H角式截止閥概述：



截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

二、J44H角式截止閥結構特點：

1、廣泛應用于全球范圍內的化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及各類工程配套管路.
2、采用鑄鋼，碳鋼，不銹鋼304、316材料制成!
3、主要特點性能：耐溫差變化大；常壓1.6MPA；耐強腐蝕

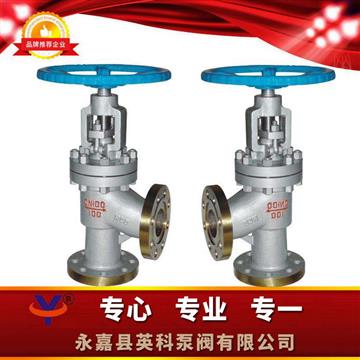

三、J44H角式截止閥結構圖片：




四、J44H角式截止閥設計標準：



設計與制造符合中國國家標準
1、基本結構形式：角式
2、公稱壓力：PN1.6-4.0(MPa)
3、公稱通徑：DN15-300（mm）

五、J44H角式截止閥應用規范：



遵循規范	STANDARD
設計與制造	GB12233/GB 12235
結構長度	GB 12221/JB96（長系列）
結構長度	GB78/JB79（GB、HG、SH）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T12252

六、J44H角式截止閥安裝尺寸及重量：

GB 1.6MPa
DN	50		65		80		100		125		150
L	125		145		155		175		200		225
H	375		390		425		515		535		570
D0	200		250		250		300		300		350
GB 2.5MPa							GB 4.0MPa
DN	50	65	80	100	125	150	50	65	80	100	125	150
L	125	145	155	175	200	225	125	145	155	175	200	225
H	375	390	425	515	535	570	375	390	425	515	535	570
D0	200	250	250	300	300	350	200	250	250	300	300	350
GB 6.4MPa
DN	50		65		80		100		125		150
L	150		170		190		215		250		275
H	390		425		450		565		675		715
D0	200		250		250		350		400		450





七、J44H角式截止閥訂貨須知：

歡迎您訪問我們的網站【http://www.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263



1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



J44H角式截止閥；在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。
