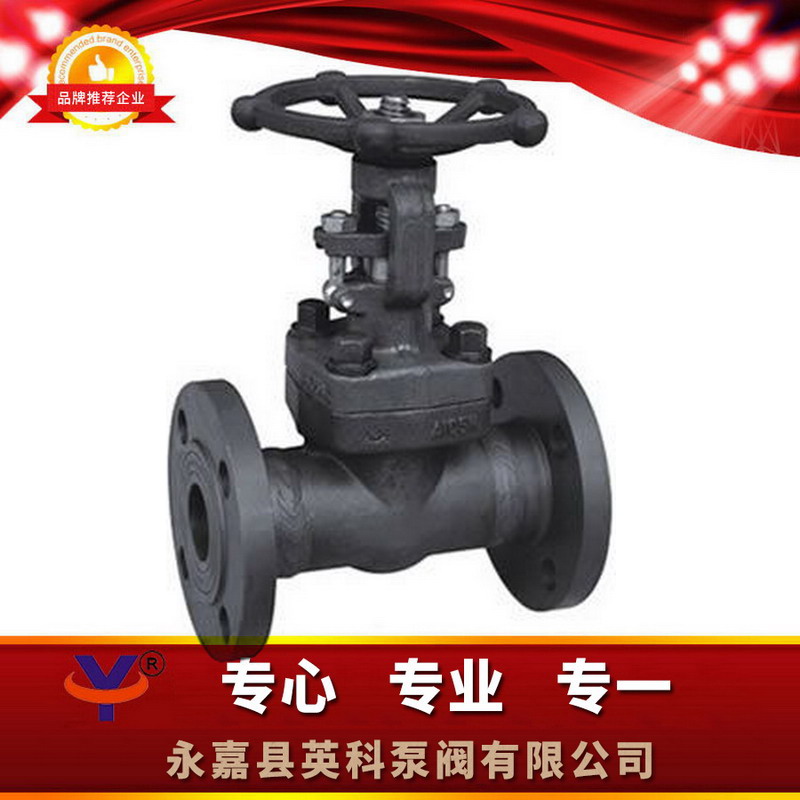

產品展示Z41Y鍛鋼法蘭閘閥
- 型 號：Z41Y
- 類 別：Z41Y鍛鋼法蘭閘閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：3226
Z41Y鍛鋼法蘭閘閥適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮?dú)浠旌蠚怏w、尿素以及甲胺液等。
點擊放大一、Z41Y鍛鋼法蘭閘閥概述：
鍛鋼閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
二、Z41Y鍛鋼法蘭閘閥結構特點：
1.鍛鋼閥門適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮?dú)浠旌蠚怏w、尿素以及甲胺液等。
2.閥桿與閥桿螺母為梯形螺紋傳動，螺紋符合GB5796的規定。閥桿頭部設計有錐形的上密封面，當閥門全開時與閥蓋的上密封座嚴密吻合，無外泄漏。
3.閥體、閥蓋等承壓件采用整體鍛造（胎模型鍛），閥體法蘭也可采用焊接形式。閥門的連接形式有法蘭連接、承插焊連接和內螺紋連接。
4.閥座與閥體的連接有螺紋連接、焊接、在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成。堆焊層厚度大于等于2mm。
5.對于公稱壓力大于15.0Mpa的鍛鋼閥門采用壓力自緊式密封結構，填料箱及閘板均采用整體鍛造加工，保證受壓強度。
6.鍛鋼閥門適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮?dú)浠旌蠚怏w、尿素以及甲胺液等。
7.閥桿與閥桿螺母為梯形螺紋傳動，螺紋符合GB5796的規定。閥桿頭部設計有錐形的上密封面，當閥門全開時與閥蓋的上密封座嚴密吻合，無外泄漏。
8.閥體、閥蓋等承壓件采用整體鍛造（胎模型鍛），閥體法蘭也可采用焊接形式。閥門的連接形式有法蘭連接、承插焊連接和內螺紋連接。
9.閥座與閥體的連接有螺紋連接、焊接、在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成。堆焊層厚度大于等于2mm。
10.對于公稱壓力大于15.0Mpa的鍛鋼閥門采用壓力自緊式密封結構，填料箱及閘板均采用整體鍛造加工，保證受壓強度。
三、Z41Y鍛鋼法蘭閘閥設計與制造標準：
1.設計與制造：ANSIB16.34 API600 API602
2.法蘭尺寸：ANSIB16.5
3.壓力溫度：ANSIB1.20.1
4.結構長度：ANSIB16.10
5.對焊連接尺寸：ANSIB16.11
6.檢驗與試驗：API598
四、Z41Y鍛鋼法蘭閘閥產品材料：
|
序號 |
零件名稱 | CS to ASTM |
AS to ASTM |
SS to ASTM
|
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閘板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 墊片 | Corrugated SS+graphite | SS+PTFE | ||
| 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 銷釘 | A276 420 | A276 304 | ||
| 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 閥桿螺母 | A276 420 | |||
| 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 銘牌 | SS | |||
| 16 | 手輪 | A197 | |||
| 17 | 潤滑墊片 | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
備注：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼

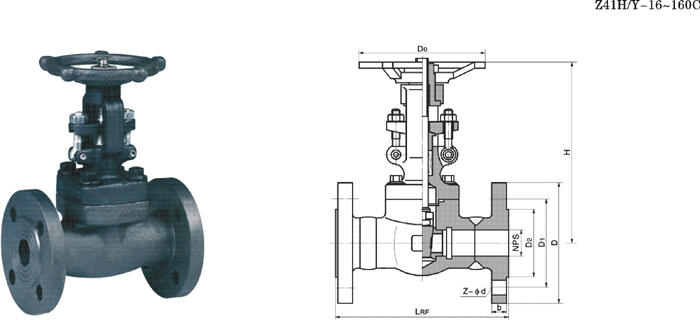

五、Z41Y鍛鋼法蘭閘閥連接尺寸：
|
ANSI 150Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
-
|
-
|
108
|
117
|
127
|
140
|
165
|
178
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt
|
-
|
-
|
5
|
6.1
|
8.4
|
14.3
|
15.4
|
22.7
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
|
ANSI 300Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
-
|
-
|
140
|
152
|
165
|
178
|
190
|
216
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt
|
-
|
-
|
5.2
|
6.3
|
8.6
|
14.5
|
15.6
|
22.8
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
|
ANSI 600Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
-
|
-
|
165
|
190
|
216
|
229
|
241
|
292
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt
|
-
|
-
|
5.9
|
7.5
|
10.2
|
16.7
|
17.4
|
28.7
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
|
ANSI 800Lb
|
||||||||
|
NPS
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L1
|
79
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
H
|
169
|
169
|
169
|
193
|
230
|
246
|
283
|
330
|
|
D0
|
100
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Wt1
|
2.2
|
2.4
|
2.4
|
2.4
|
4.8
|
6.1
|
7.2
|
11.2
|
六、Z41Y鍛鋼法蘭閘閥訂貨說明：
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
Z41Y鍛鋼法蘭閘閥適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮?dú)浠旌蠚怏w、尿素以及甲胺液等。全國最好的鍛鋼法蘭閘閥廠家
